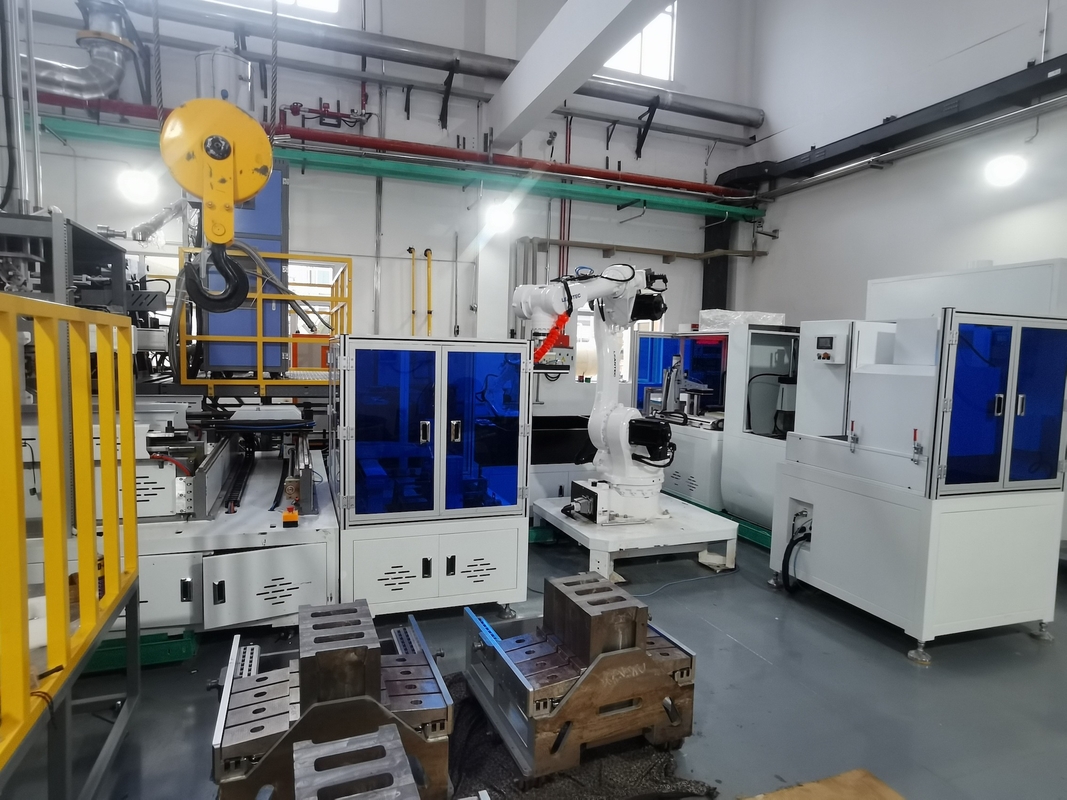

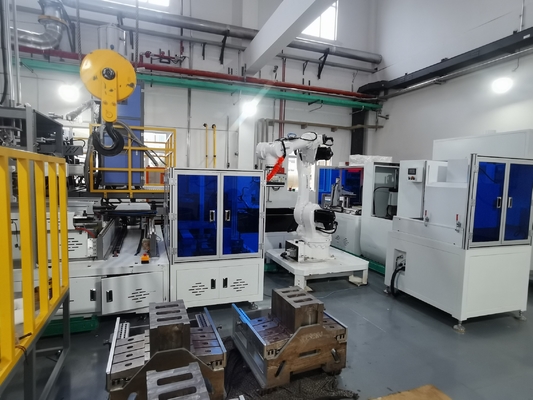

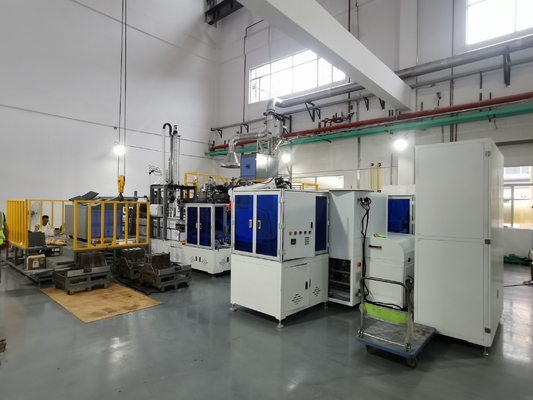

Αυτόματη παραγωγή χρυσού ίνγκοτ χρυσό μπάρα χύτευσης μηχανή με ρομπότ

Αυτοματοποιημένη παραγωγή ινλών χρυσού

Τεχνική παράμετρος

1Ονομασία και σκοπός του εξοπλισμού

Ονομασία εξοπλισμού: Τεχνική γραμμή παραγωγής χρυσού

Χρησιμοποίηση εξοπλισμού: Παραγωγή ινλών χρυσού 1 κιλά

Η επιφάνεια ποιότητας του προϊόντος είναι ομαλή, επίπεδη, χωρίς τρύπες, συρρίκνωση, ρωγμές, στρογγυλεμένες άκρες χωρίς ελαττώματα και οι φυσικές προδιαγραφές, η εμφάνιση,και το βάρος των 1kg ίνγκλων χρυσού πληρούν τα πρότυπα του Χρυσού Χρηματιστηρίου της Σαγκάης και του Χρυσού Χρηματιστηρίου της Σαγκάης

2Κατάλογος διαμόρφωσης εξοπλισμού

3Πίνακας διαμόρφωσης συνθηκών βοηθητικών κατασκευών και διάγραμμα υδάτινων οδών

Σημείωση:

1Οι σωλήνες νερού, ηλεκτρικού ρεύματος και φυσικού αερίου εντός του εξοπλισμού πρέπει να παρέχονται και να εγκατασταθούν από το μέρος Β στον εξοπλισμό,

Το πρώτο μέρος προετοιμάζει τους εξωτερικούς αγωγούς νερού, ηλεκτρικού ρεύματος και αερίου για τον εξοπλισμό.

2Το πρώτο μέρος πρέπει να πληροί τις απαιτήσεις για το κανάλι εισόδου του εξοπλισμού: το μέγιστο μέγεθος ενός μεμονωμένου τεμαχίου (εύρος 3 μέτρα * ύψος 3 μέτρα)

4Τεχνικές απαιτήσεις εξοπλισμού και ροή διαδικασίας

(Περιγραφή της ροής της διαδικασίας για τη γραμμή παραγωγής χρυσού)

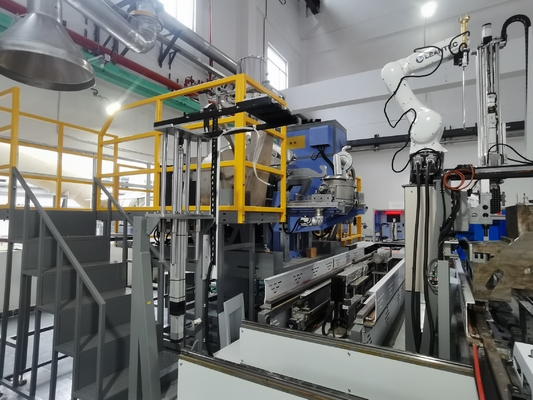

4.1) Περιγραφή της διαδικασίας του συστήματος χύτευσης ίντρων χρυσού:

Οι χρυσές χάντρες ζυγίζονται χειροκίνητα και τοποθετούνται σε αποθήκες αποθήκευσης (8 συσκευές αποθήκευσης).Η θέρμανση υπό κενό και το λιώσιμο λιώνουν τις χάντρες χρυσού σε υγρό χρυσόΓια την εκτόξευση των καλούπιων χρησιμοποιούνται καλούπια ψύξης προστασίας από αέρια.Τα καλούπια καλύπτονται αυτόματα και τα έτοιμα ίνγκο χρυσού μαζεύονται από ένα ρομποτικό χέρι- Τι;

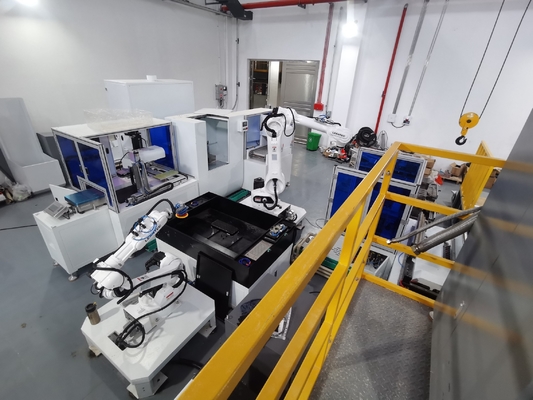

4.2) Περιγραφή της διαδικασίας καθαρισμού των ίντρων χρυσού, σάρωση της εμφάνισης, κωδικοποίηση, σφράγιση λογότυπου, ζύγιση και σύστημα παλέτισης:

The finished gold ingots are transported to the cleaning station by a robotic arm - surface cleaning - the robotic arm sends the gold ingots to the drying device - drying is completed and the appearance is scanned - qualified products enter the pneumatic marking coding (or laser marking) - marking is completed and stamped LOGO - gold ingot weighing - gold ingot stacking, τα ειδικά προϊόντα μεταφέρονται στην παλέτα (τα μη ειδικά προϊόντα μαζεύονται από το ρομποτικό χέρι και τοποθετούνται στο σταθμό μη ειδικών προϊόντων.

5. 1"Σύστημα χύτευσης χρυσού"

5.2 Σύστημα κωδικοποίησης καθαρισμού και ζύγισης ινγμάτων χρυσού

5.3,Παραγραφή των πλήρων στοιχείων για τον οικοδεσπότη

5. 4, λίστα ανταλλακτικών και ευάλωτων εξαρτημάτων με μηχανή)

5.5Σύστημα ελέγχου και τροφοδοσία

1)Μόδος τροφοδοσίας: σύστημα τριών φάσεων πέντε καλωδίων

2) Ηλεκτρικά εξαρτήματα:

Schneider, Mitsubishi, Omron, Chint και άλλες μάρκες (PLC υιοθετεί τη σειρά Mitsubishi Q από την Ιαπωνία)

3)Καμπίνα χειρισμού:

Υλικό χαρτονιού: πλάκα από σίδηρο 1,5+αντιτριβή αντιτριβής, βαφή κατά της διάβρωσης, αλουμίνιο, υλικό από ανοξείδωτο χάλυβα 304.

Περιβάλλον από σκόνη: Αλεξίσφαιρο ντουλάπι (εθνικά εγκεκριμένη παραγωγή)

Εγκαταστήστε σύστημα εξαερισμού και διάσπασης θερμότητας για να διασφαλιστεί ότι η αύξηση της θερμοκρασίας στο εσωτερικό του κιβωτίου ελέγχου είναι μικρότερη από 30 ° C

4)Ο εξοπλισμός χειρισμού πρέπει να είναι εξοπλισμένος με επαρκή κουμπιά διακοπής έκτακτης ανάγκης και απενεργοποίησης και διακόπτες ρεύματος.

Τα κουμπιά εκκίνησης, διακοπής ή άλλες λειτουργίες είναι εξοπλισμένα με δείκτες φωτισμού που συμμορφώνονται με τις εθνικές απαιτήσεις χρώματος ασφάλειας.

Τα συστήματα με απαιτήσεις ελέγχου όπως η θερμοκρασία, η πίεση και η ροή πρέπει να είναι εξοπλισμένα με αντίστοιχα όργανα.

Όλα τα μέρη που απαιτούν προστασία πρέπει να είναι εξοπλισμένα με προστατευτικές διατάξεις και ηλεκτρικές κλειδαριές.

Όταν χρησιμοποιείται PLC ή άλλα συστήματα ελέγχου, το πρόγραμμα είναι ανοιχτό.
